8 wichtige DFM-Tipps für die Blechfertigung
Der Blechbearbeitungsprozess wird weitgehend von der ersten Entwurfsphase beeinflusst.
Wenn Sie die Herstellbarkeit von Anfang an berücksichtigen, können Sie die Produktion beschleunigen, die Kosten senken und die Qualität des Endprodukts erhalten. Dieser Artikel befasst sich mit acht wichtigen DFM-Tipps zur Verfeinerung und Optimierung Ihrer Blechkonstruktionen für die Fertigung.
1. Die Eigenschaften von Blechwerkstoffen verstehen
Jedes Metall hat seine Eigenheiten - seine Macken, Stärken und Eigenheiten. Diese Merkmale, wie z. B. Faserrichtung, inhärente Materialeigenschaften, Materialstärke und -dicke, bestimmen, wie ein Metall bei der Herstellung reagiert.
Wenn Ingenieure diese kennen, können sie potenzielle Probleme bereits im Vorfeld angehen. So bietet Aluminium zwar eine leichte Festigkeit, sein Verhalten beim Biegen unterscheidet sich jedoch von dem von Stahl. Die Dicke des Materials beeinflusst das Biegeverhalten verschiedener Metalle erheblich, wobei dickere Materialien größere Biegeradien erfordern, um Verformungen oder Brüche zu vermeiden.
Konsultieren Sie immer die Materialdatenblätter und beziehen Sie deren Erkenntnisse in Ihre Entwürfe ein. Unser Expertenteam bei MakerVerse berät Sie gerne. Nutzen Sie unsere Chat-Support-Funktion oder geben Sie bei der Angebotsanfrage an, was Sie wünschen.
2. Effektive Verschachtelungstechniken anwenden
Stellen Sie sich die Verschachtelung als das Tetris der Fertigung vor: Das Ziel ist es, unterschiedliche Teile mit maximaler Effizienz in ein einziges Blech einzupassen.
Eine optimale Verschachtelung spart nicht nur Material, sondern auch Bearbeitungszeit und Energie. Die heutige CAD-Software bietet robuste Verschachtelungslösungen, aber die Intuition und der Weitblick eines erfahrenen Konstrukteurs bleiben von unschätzbarem Wert. Berücksichtigen Sie bei der Verschachtelung die mögliche Montage und die Reihenfolge der Arbeitsgänge, um Bewegungen und Handhabung zu minimieren.
Starten Sie Ihr Fertigungsprojekt mit MakerVerse
MakerVerse ist Ihre Plattform für die Beschaffung von Industrieteilen und bietet sofortigen Zugang zu einer geprüften Lieferkette und einer breiten Palette von Fertigungstechnologien. Mit KI-gestützter Angebotserstellung, Auftragsverwaltung und -abwicklung hilft MakerVerse bei allem, vom ersten Prototyp bis zur Serienfertigung.
3. Priorisierung der Materialverwendung
Während ein Entwurf im digitalen Bereich ein Meisterwerk sein mag, ist seine Herstellbarkeit in der realen Welt von größter Bedeutung.
Stellen Sie sich den physischen Prozess vor: die Bohrer, Stanzen und Fräswerkzeuge. Wie zugänglich ist jedes Teil Ihres Entwurfs für diese Werkzeuge? Die Vermeidung komplizierter Aussparungen oder anspruchsvoller Hinterschneidungen kann die Fertigung vereinfachen und die Kosten senken. Es ist wichtig, sich mit dem Fertigungsteam in Verbindung zu setzen und sich über die Möglichkeiten der Werkzeuge zu informieren.
4. Design für die Zugänglichkeit von Werkzeugen
Während ein Entwurf im digitalen Bereich ein Meisterwerk sein mag, ist seine Herstellbarkeit in der realen Welt von größter Bedeutung.
Stellen Sie sich den physischen Prozess vor: die Bohrer, Stanzen und Fräswerkzeuge. Wie zugänglich ist jedes Teil Ihres Entwurfs für diese Werkzeuge? Die Vermeidung komplizierter Aussparungen oder anspruchsvoller Hinterschneidungen kann die Fertigung vereinfachen und die Kosten senken. Es ist wichtig, sich mit dem Fertigungsteam in Verbindung zu setzen und sich über die Möglichkeiten der Werkzeuge zu informieren.
5. Ecken und Kanten berücksichtigen
Ein so kleines Detail wie eine Ecke kann sich erheblich auf die Haltbarkeit und Ästhetik eines Blechteils auswirken.
Scharfe Ecken können ungewollt zu Spannungspunkten führen, die das Teil anfällig für Risse oder Verschleiß machen. Der Einbau einer Biegeerleichterung kann Materialausrisse verhindern und die Integrität von Ecken und Kanten verbessern. Die Entscheidung für abgerundete Ecken oder die Verwendung spezieller Designmaßnahmen, wie z. B. Eckentlastungen, kann diese Probleme entschärfen und dafür sorgen, dass das Endprodukt haltbar und optisch ansprechend ist.

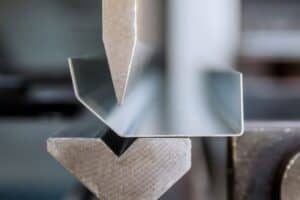

6. Berücksichtigen Sie die Biegung
Die dem Metall innewohnenden Eigenschaften, wie Elastizitätsmodul und Streckgrenze, und der Biegeradius spielen eine entscheidende Rolle bei der Bestimmung der Biegeergebnisse. Die Einhaltung eines bestimmten inneren Biegeradius ist wichtig, um Materialverformungen zu vermeiden, insbesondere bei der Herstellung von Aluminiumblechen.
Gleichmäßigkeit ist der Schlüssel. Die Sicherstellung gleichmäßiger Biegerichtungen kann potenzielle Teileverformungen reduzieren, und das Bewusstsein für die Nähe der Biegung kann die Werkzeugausstattung und die daraus resultierende Teilequalität beeinflussen.
MakerVerse's vollständig überprüfte Lieferkette erfahrener Hersteller gewährleistet, dass Ihr Teil nach genauen Spezifikationen und in höchster Qualität hergestellt wird.
7. Effiziente Tischlerarbeiten und Befestigungen
Schweißen ist zwar effektiv, aber nicht immer die optimale Lösung.
Methoden wie Nieten, selbstklemmende Verbindungselemente oder eine Laschen- und Schlitzkonstruktion bieten unterschiedliche Vorteile. Die Wahl hängt von der zu erwartenden Belastung, der Materialverträglichkeit und der Ästhetik des Endprodukts ab. Jede Methode hat ihre Vorzüge; die Kunst besteht darin, die richtige Methode für die jeweilige Aufgabe auszuwählen.
8. Mit modernen Technologien auf dem Laufenden bleiben
Die Blechverarbeitung befindet sich wie alle Bereiche in ständiger Entwicklung. Neue Maschinen, intelligentere Software-Tools und innovative Werkstoffe sind immer in Sicht. All diese neuen Entwicklungen wirken sich auf die Herstellbarkeit aus.
Sie möchten Zugang zu den neuesten Technologien in der Blechbearbeitung? Arbeiten Sie mit Makerverse zusammen, um von den Entwicklungen in der Branche zu profitieren.
